El Ni{0}}Pd-Au Equipment
Nicel Electroless-Palladium-Offer Aur (Cyfres JYC-ENEPIG-)
Adeiladwyd ar gyfer Bondio Wire a Solderability Cyfunol
Swbstradau IC pen uchel, pecynnau lled-ddargludyddion uwch, a dyfeisiau RF. Mae angen y ddau allu bondio gwifren a solderability da ar y cynhyrchion hyn. Mae ein Offer Aur Nicel Electroless yn cynhyrchu gorffeniad ENEPIG. Mae'r broses yn dechrau gyda nicel electroless. Trwch nicel yw 3 i 6 micron. Yna rydym yn adneuo haen palladium. Trwch Palladium yw 0.05 i 0.2 micron. Mae'r haen palladium hon yn atal aur a nicel rhag ffurfio rhyngfetelau brau. Yn olaf, cymhwysir haen aur trochi denau. Trwch aur yw 0.03 i 0.08 micron. Mae'r gorffeniad hwn yn cwrdd â IPC-4556. Mae'n arbennig o dda ar gyfer cynhyrchion sydd angen bondio gwifren aur a sodro ar yr un pad.
Deunyddiau ac Adeiladwaith ar gyfer Rheolaeth Aml-Haenau

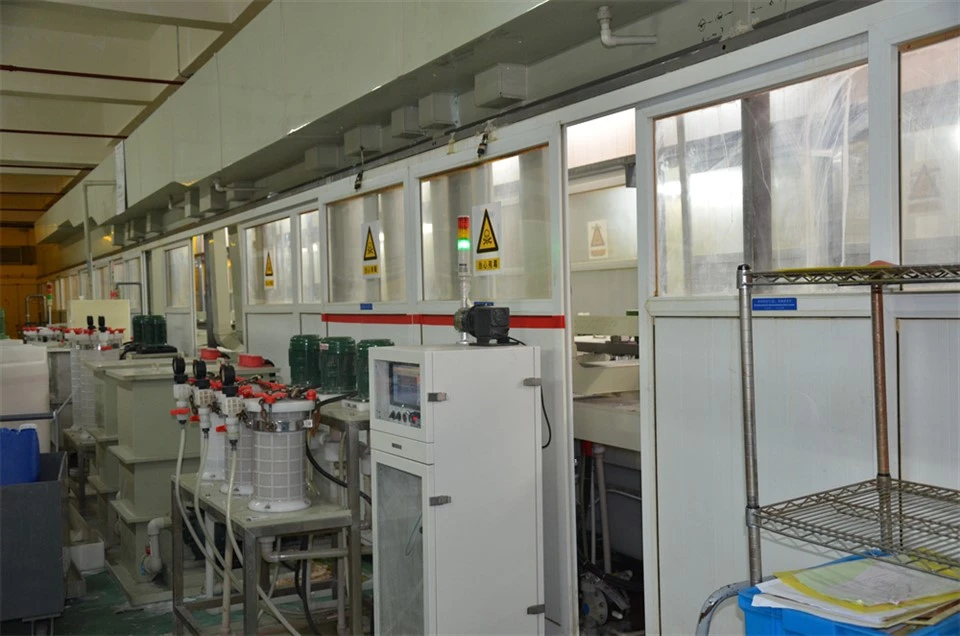

Mae gan yr offer danciau ar wahân ar gyfer nicel, palladiwm ac aur. Mae gan bob tanc ei system wresogi a hidlo ei hun. Mae'r tanc nicel electroless yn rhedeg ar 82 i 88 gradd. Mae'r tanc palladium electroless yn rhedeg ar 55 i 65 gradd. Mae'r tanc aur trochi yn rhedeg ar 80 i 88 gradd. Rydym yn defnyddio dadansoddwyr cemegol awtomatig ar gyfer pob bath. Mae'r rhain yn monitro crynodiad ac yn ailgyflenwi cemegau mewn amser real. Y canlyniad yw dyddodiad cyson ar draws y tair haen.
Tair Mantais Graidd
Yn gyntaf, mae'r haen palladium yn atal diffyg pad du.
Yn ENIG traddodiadol, gall nicel ocsideiddio o dan yr aur. Mae hyn yn achosi pad du a chymalau solder gwael. Mae'r haen rhwystr palladium yn atal hyn. Cryfder ar y cyd solder yn fwy dibynadwy.
Yn ail, mae perfformiad bondio gwifren yn rhagorol.
Mae'r haen palladium yn darparu sylfaen sefydlog ar gyfer bondio gwifrau aur. Mae cryfder tynnu yn fwy na 10 gram. Mae cynnyrch bondio yn gyson uchel. Mae hyn yn hanfodol ar gyfer pecynnu lled-ddargludyddion.
Yn drydydd, mae ffenestr y broses yn eang.
Mae ein fformwleiddiadau bath yn goddef ystod ehangach o amodau gweithredu. Mae hyn yn gwneud y broses yn fwy maddeugar. Mae amser segur cynhyrchu yn cael ei leihau.
Yr hyn y mae Prynwyr yn ei Ofyn yn Aml
Mae prynwyr yn gofyn i ni: "Mae angen ENEPIG dibynadwy ar gwsmeriaid lled-ddargludyddion ar gyfer cynulliad cymysg. Allwch chi fodloni eu gofynion?" Oes. Rydym yn darparu rheolaeth broses gyflawn. Mae gan bob tanc fonitro tymheredd a chemegol annibynnol. Mae'r system yn cysylltu â MES ar gyfer olrhain llawn. Mae ein hoffer ENEPIG eisoes yn cael ei ddefnyddio mewn prif wneuthurwyr swbstrad IC.
Manylebau Technegol
|
Paramedr |
Manyleb |
|
Trwch Haen Nicel |
3 – 6 µm |
|
Trwch Haen Palladium |
0.05 – 0.2 µm |
|
Trwch Haen Aur |
0.03 – 0.08 µm |
|
Tymheredd Nicel Electroless |
82 - 88 gradd |
|
Tymheredd Palladium Electroless |
55 - 65 gradd |
|
Tymheredd Aur Trochi |
80-88 gradd |
|
Bondio Gwifren Tynnu Cryfder |
Yn fwy na neu'n hafal i 10 g |
|
Safonau Cymwys |
IPC-4556 |
