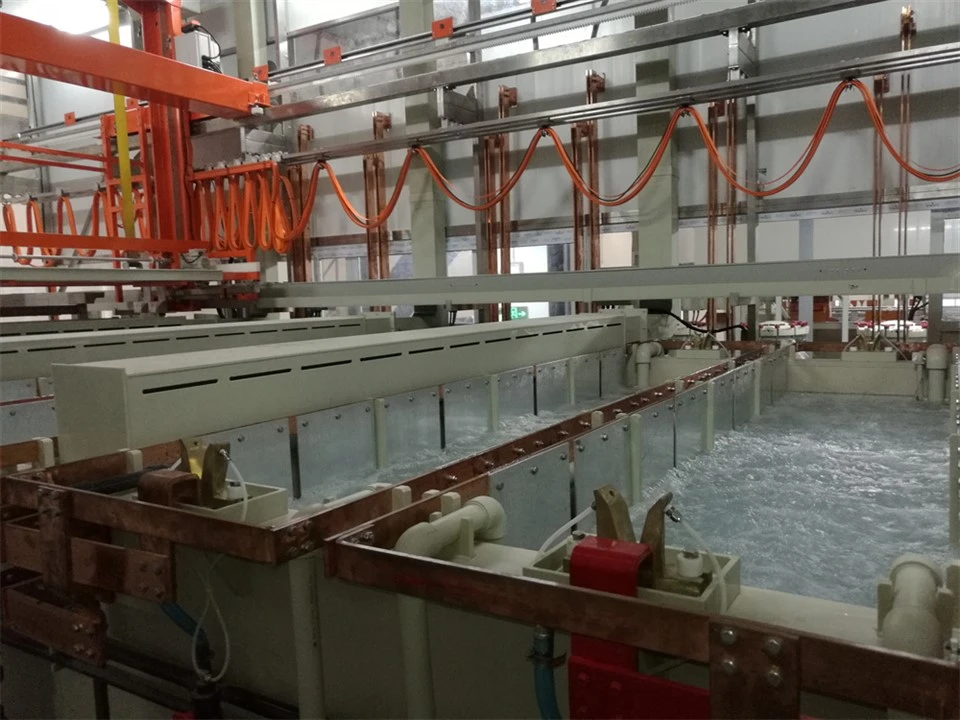

Offer Anodizing Oxidize
Offer Anodizing Cwbl Awtomatig (Cyfres JYC-AO-)
Adeiladwyd ar gyfer Anodizing Alwminiwm-Aloion Magnesiwm
Cynhyrchion electronig 3C (amgaeadau ffôn a gliniaduron), olwynion modurol, a rhannau strwythurol awyrofod. Mae angen triniaeth ocsidiad arwyneb ar y cydrannau aloi magnesiwm alwminiwm hyn. Mae ein Offer Anodizing Cwbl Awtomatig wedi'i gynllunio ar eu cyfer. Gallwn wneud anodizing asid sylffwrig (Math II), anodizing caled (Math III), yn ogystal ag anodizing asid oxalig neu gromig. Trwch ffilm ocsid: math safonol 5 i 25 micron, math caled 25 i 100 micron. Ar ôl selio, mae ymwrthedd chwistrellu halen yn fwy na 336 awr fesul ASTM B117. Mae hyn yn bodloni MIL-A-8625F ac ISO 10074 yn llawn. Rydym yn gwasanaethu OEMs mawr fel Apple, Dell, HP, Huawei, Asus, Sony, a Lenovo mewn anodeiddio. Mae ein llinellau wedi'u hardystio gan Apple a Huawei.
Deunyddiau ac Adeiladwaith ar gyfer Rheoli Manwl
Mae'r llinell gyfan yn defnyddio fframiau SUS304 a thanciau PP. Mae'r system teclyn codi yn defnyddio moduron servo SEW Almaeneg a systemau lleoli Pepperl + Fuchs WCS. Mae cywirdeb lleoli ailadroddus yn ±1 mm. Mae tanciau anodizing allweddol yn defnyddio oeryddion gyda chyfnewidwyr gwres titaniwm ar gyfer rheoli tymheredd ar y cyd. Rheolir anodizing safonol ar 18 i 22 gradd gyda manwl gywirdeb ±1 gradd. Rheolir anodizing caled ar -5 i 5 gradd gyda manwl gywirdeb ±0.5 gradd. Mae symudiad catod neu gywiro pwls yn gwella unffurfiaeth trwch ffilm. Mae'r llinellau'n gweithredu'n sefydlog yn Foxconn a Kersen Technology.
Tair Mantais Graidd
Yn gyntaf, mae trwch ffilm yn unffurf.
Defnyddir catod deuol a chynlluniau catod ategol gyda dosbarthiad maes trydan efelychiadol gan gyfrifiadur. Ar rannau cymhleth gyda thyllau dwfn a rhigolau, rheolir gwyriad trwch ffilm o fewn ±10%.
Yn ail, mae rheolaeth tymheredd yn fanwl gywir.
Mae tanciau anodizing caled yn defnyddio systemau oeri cylchrediad dŵr ethylene glycol ac anweddyddion tiwb titaniwm. Y gyfradd oeri yw 2 radd y funud. Mae hyn yn sicrhau nad yw'r bath yn gorboethi ar ddwysedd cerrynt uchel. Nid oes powdr na llosgi yn digwydd.
Yn drydydd, mae'r system yn gwbl awtomatig PLC ynghyd â MES integredig.
Mae Siemens PLC yn gweithredu'r dilyniant cyfan yn awtomatig: diseimio, ysgythru alcalïaidd, niwtraleiddio, anodeiddio, lliwio a selio. Mae'r holl ddata cyfredol, foltedd, tymheredd ac amser yn cael eu llwytho i fyny mewn amser real. Mae modd olrhain pob rac.
Yr hyn y mae Prynwyr yn ei Ofyn yn Aml
Mae prynwyr yn gofyn i ni: "Mae gan gwsmeriaid rhannau alwminiwm 3C neu modurol ofynion ansawdd a chysondeb uchel iawn. Pa lefel allwch chi ei chyflawni?" Maint mwyaf y darn gwaith yw 2000 × 800 × 500 mm. Llwyth rac sengl yw 100 i 300 kg. Mae'r cyflenwad pŵer yn gywirydd pwls amledd uchel. Mae tonffurfiau yn cynnwys blaen, cefn, a churiad. Y dwysedd presennol ar gyfer math safonol yw 1 i 5 A/dm². Ar gyfer math caled mae'n 2 i 8 A/dm². Yr opsiynau selio yw selio dŵr pur poeth (96 i 98 gradd) neu selio oer (system fflworid nicel).
Manylebau Technegol
|
Paramedr |
Manyleb |
|
Trwch Ffilm Anodizing Safonol |
5 – 25 µm |
|
Trwch Ffilm Anodizing Caled |
25 – 100 µm |
|
Prawf Chwistrellu Halen (ar ôl selio) |
Yn fwy na neu'n hafal i 336 h (ASTM B117) |
|
Lleoliad Manwl |
±1 mm |
|
Tymheredd Anodizing Safonol |
18 - 22 gradd (cywirdeb ±1 gradd) |
|
Tymheredd Anodizing Caled |
-5 - 5 gradd (cywirdeb ±0.5 gradd) |
|
Gwyriad Trwch Ffilm |
Llai na neu'n hafal i ±10% |
|
Maint mwyaf Workpiece |
2000 × 800 × 500 mm |
|
Llwyth Rack Sengl |
100-300 kg |
|
Dwysedd Presennol (safonol) |
1 – 5 A/dm² |
|
Dwysedd Presennol (caled) |
2 – 8 A/dm² |
|
Safonau Cymwys |
MIL-A-8625F, ISO 10074 |
Tagiau poblogaidd: anodizing oxidize offer, Tsieina anodizing oxidize offer gweithgynhyrchwyr, cyflenwyr, ffatri
Pâr o
naFe allech Chi Hoffi Hefyd
Anfon ymchwiliad
